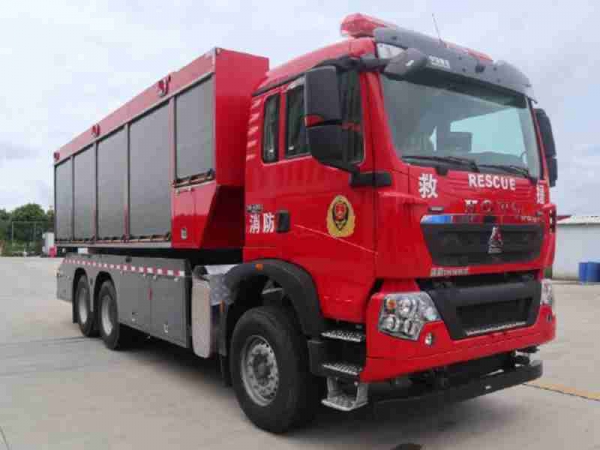

消防車輛有限公司 自裝卸式消防車 （重汽豪沃ZZ5357TXFV464MF1 6×4） | |
1. | 總體描述及基本參數 |
1.1 | WKL5280TXFZX130自裝卸式消防車符合消防車GB7956標準已經通過檢測，性能優越，質量精良可靠。 |
1.2 | 外形尺寸：長×寬×高：9510×2550×3690mm。 |
1.3 | 設備參數：拉臂鉤起升重量：20T；器材：130種。 |
1.4 | 采用重汽豪沃ZZ5357TXFV464MF1 6×4消防車專用底盤，排放標準為國六，發動機功率341kW。 |
1.5 | 乘員數：1+1。 |
1.6 | 最高車速：100km/h，帶定速巡航和電子限速。 |
1.7 | 最小轉彎直徑：22m |
1.8 | 接近角 /離去角 (°) ：18/13 |
2. | 底盤及駕駛室 |
2.1 | 規格型號及驅動形式：重汽豪沃ZZ5357TXFV464MF1 6×4。 |
2.2 | 底盤允許載荷：35000kg，前橋9000kg、后橋26000kg。 |
2.3 | 軸距：4300+1400mm。 |
2.4 | 發動機：采用重汽MC11.46-61，六缸，渦輪增壓中冷，電控共軌柴油機, DOC+DPF+SCR/ASC；額定功率341kW（460HP），最大扭矩2207Nm@1000-1400r/min；排放標準為國六，排量為10518ml。 |
2.5 | 變速箱：手動變速箱，9個前進擋，1個倒擋。 |
2.6 | 轉向系統：BOSCH方向機，多功能方向盤，方向盤高度、角度可調。 |
2.7 | 制動系統：帶剎車防抱死 (ABS)，雙回路氣壓制動彈簧儲能斷氣制動，發動機排氣制動。 |
2.8 | 電氣系統：整車24V直流電，發電機28V/80A 2.2kW，蓄電池2X12V/180Ah。 |
2.9 | 燃料：柴油箱300L。 |
2.10 | 輪胎：第一軸2*385/65 R22.5，第二、三軸4*315/80R22.5，備胎315/80R22.5 |
2.11 | 底盤原裝單排雙開門、平頭駕駛室，全鋼框架焊接結構，座位數6人（1+1+4），駕駛員空氣懸架座椅，后排兩側設有上車踏板和安全扶手，駕駛室手電一體翻轉，配置有空調、電源主開關、中控鎖、電動車窗等。 |
2.12 | 儀表儀器：底盤原裝儀表盤上安裝有標準儀表、指示燈及開關，包括里程表、轉速表、油壓表及警報、油箱及尿素液位表、方向指示燈、剎車系統警告等；加裝警報器系統、360度全景影像系統和行車記錄儀、卷簾門和踏板開啟指示燈、上裝電源開關、胎壓顯示等。駕駛室及內部參考圖如下： |
3. | 消防車上裝 |
3.1 | 結構設計：基本框架的前縱梁是鋼板、角板，為提高斷面系數，采用型鋼焊接框架結構；為提高抗扭系數，橫梁由特殊量封堵焊接。合理設計并增加器材放置空間，放置器材隔斷空間可調整。對車廂內部需要經常檢測的部件，在適當部位須安有活門，其他需要進入車內部檢查和維修的地方也應敞開或有可移動的板；器材箱應具有排水功能。具有自重輕、強度高，外觀平整美觀, 內部空間調整方便、空間利用率高、維護便捷等特點；主線路布置在骨架型材板內，可安全保護、防止損壞；內飾底板為3mm厚的氧化鋁花紋板，通過具有彈性、高粘接強度的進口連接密封膠與主骨架連接；前部器材箱、中部罐體、泵室位于車輛尾部。 |

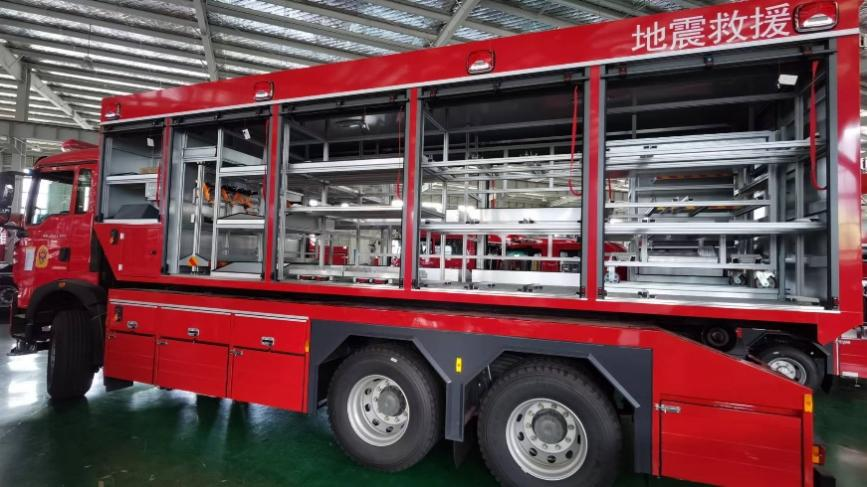

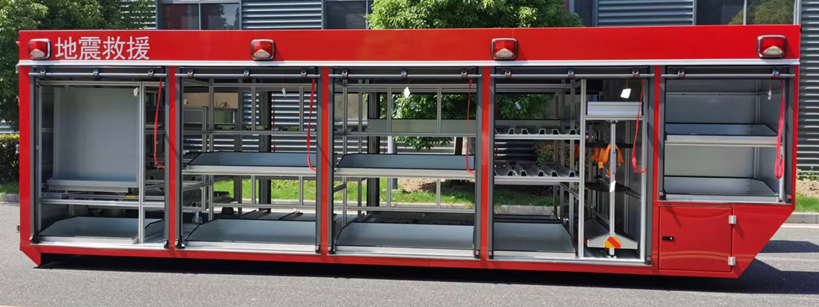

3.2 | 多功能器材模塊箱：箱體左右兩側設有防水、防塵的鋁合金卷簾門，卷簾門觸發電磁傳感器自動開關LED照明。箱體內根據器材使用方式不 同設置有各種專用拖架、破拆工具拖架、抽屜、推車模塊、可調器材盒等機構放 置和固定各種器材裝備，在裝卸和運輸過程中不會發生移動。可放置器材：130件 |
3.3 | 儲物箱：車輛設有防水、防塵的鋁合金卷簾門，卷簾門觸發電磁傳感器自動開關LED照明；在兩側卷簾門下方設有翻轉腳踏板，踏板行程由氣彈簧控制，踏板由整塊特制高強度鋁型材裁剪并與附件無焊接組裝而成、站立面防滑，每個踏板可稱重靜載荷200kg，便于取放儲物箱內器材；儲物箱內科學合理放置各類器材，固定牢靠、取放便捷。 |
3.4 | 在車輛的前部設有牽引栓、后部設有拖鉤，使車輛能牽引或被拖拉。 |
